横向X行程

800mm

纵向Y行程

1100mm

垂直Z行程

600mm

A轴

±120°

C轴

360°

主轴端面至工作台距离

160 - 760mm

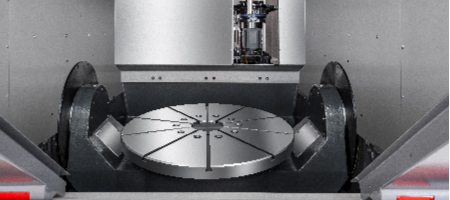

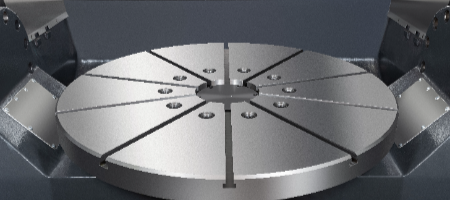

工作台尺寸

Ø 800mm

工作台最大回转直径

Ø 1000mm

主轴最高转速 / 锥柄

15,000 / HSK-A63 rpm

功率（S1 / S6-40%）

30 / 46kW

输出扭矩（S1 / S6-40%）

130 / 200Nm

X / Y / Z轴快移速度

48/48/42m/min

最大切削进给率

30m/min

A轴最大转速

50rpm

C轴最大转速

80rpm

X / Y / Z轴(德国VDI 3441标准)

0.008 mm

A / C轴(德国VDI 3441标准)

8 arc sec

X / Y / Z轴(德国VDI 3441标准)

0.004mm

A / C轴(德国VDI 3441标准)

5arc sec

刀具数量

40（可选80） pcs

刀具最大长度

300 mm

刀具最大直径 / 相邻刀位为空

Ø 75 / Ø 140 mm

刀具最大重量

8 kg

西门子控制系统

SINUMERIK ONE

总高

3730 mm

长x 宽

5300 x 4600 mm

净重（不包含附件）

约15000 kg

电力需求

100 kVA
