CNC-System

FANUC 0iMF PLUS

Gewicht der Maschine

7200(约) Kg

Nutzfläche

2600×2900mm

Höhe der Maschine

3000mm

KapazitätderElektrizität

40kVA

KapazitätdesSchmieröls

3L

KapazitätderSchneidflüssigkeit

300L

Luftquellendruck

6~8Bar

Positioniergenauigkeit

0.008mm

WiederholgenauigkeitderPositionierung

0.004mm

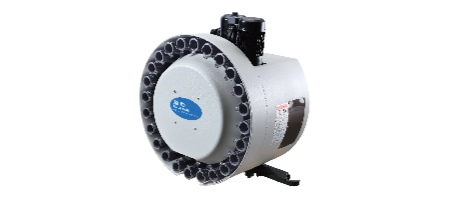

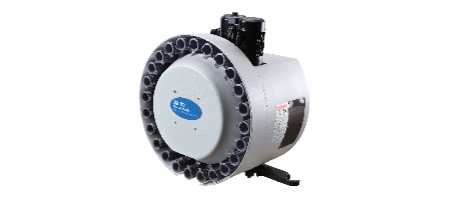

Kapazität des Werkzeugmagazins

Twin Magazin-24

Formular für Werkzeugmagazine

ATC-Werkzeugmagazin

Spezifikationen des Schaftes

BT-40

Messergriffniete

P-40T 45°

MaximalerSchneidewerkzeugdurchmesser (benachbart)

Φ80mm

MaximalerDurchmesserdesSchneidewerkzeugs (keinbenachbartesSchneidewerkzeug)

Φ150mm

MaximaleLängedesSchneidewerkzeugs

300mm

MaximalesGewichtdesSchneidewerkzeugs

8Kg

WechselzeitdesSchneidewerkzeugs(Messerzu Messer)

3.5Sec

GeschwindigkeitderX-,Y-und Z-Schnellbewegung

42/42/42m/min

AntriebsartdesX-,Y-undZ-Servomotors

Direktantrieb

GeschwindigkeitdesX-,Y-undZ-Servomotors

3000/3000/3000rpm

DurchmesserderX-,Y-undZ-Achse-Schraube

Φ40/Φ40/Φ40mm

GewindesteigungderX-,Y-und Z-Achse-Schraube

16/16/16mm

SpezifikationderX-,Y-,Z-Achse-Linearschiene

35/45/35mm

Schnittvorschubgeschwindigkeit

1-10000mm/min

MinimalerVorschubbetrag

0.001mm

Antriebsart

Zahnriemenantrieb

Spindeldrehzahl

50-10000r/min

Hauptmotorleistung

11/15kW

DrehmomentdesSpindelmotors (Nennwert/Maximum)

52.5/118Nm

Spindelkegel und Spezifikationen

ISO 7/24 Taper No.40

Achsabstand der Spindel

450mm

GrößedesArbeitstisches

1100×550mm

MaximaleBelastungdesArbeitstische

800Kg

Anzahl der T-Nuten

Num.5

AnzahlAbstandderT-Nuten

5-18×100mm

HorizontaleX-Achse

900

Längs-Y-Achse

550mm

VertikaleZ-Achse

550mm

AbstandvonderStirnseitederSpindelzur Arbeitstischmitte

120-670mm

AbstandvonderMittelliniederSpindelzur Arbeitsfläche

600mm
