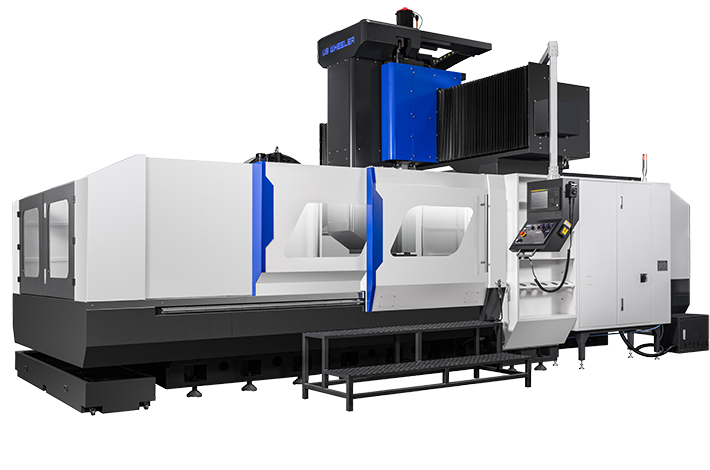

Portal-Bearbeitungszentrum LM1613L

Diese Werkzeugmaschinenserie zeichnet sich durch hohe Steifigkeit, flexible und komfortable Bedienung aus und eignet sich für die Bearbeitung großer Blechteile, Kastenteile, Formen usw. Nachdem die Teile auf einmal eingespannt sind, können mehrere Prozesse wie Fräsen, Bohren, Bohren (Bohren, Aufweiten, Reiben), Gewindeschneiden und Senken durchgeführt werden.

Sie ist weit verbreitet in der Automobilindustrie, im Maschinenbau, in der Herstellung von High-End-Ausrüstung, in der Herstellung von Formen für Haushaltsgeräte, in der Bearbeitung von Formrahmen und in anderen Industriezweigen, die eine hohe Effizienz bei der Mehrfachbearbeitung erfordern, und kann auch in der Maschinenherstellung und anderen Fertigungsindustrien eingesetzt werden.

Jetzt anfragen

Spezifikationen der Parameter

Position

Portal-Bearbeitungszentrum LM1613L

Parameter

Verfahrweg

X-Achse-Verfahrweg

1600mm

Y-Achse-Verfahrweg

1300mm

Z-Achse-Verfahrweg

600mm

Abstand von der Mittellinie der Spindel zur Arbeitsfläche

200-800mm

Portal-Durchgangshöhe

890mm

Portalbreite

1400mm
Arbeitstisch

Größe des Arbeitstisches

1700*1200mm

Anzahl/Größe/Abstand der T-Typen

7*22*150

Maximale Tragfähigkeit

3000kg
Spindel

Spindeldrehzahl

50-12000rpm

Antriebsart

Direktantrieb

Drehmoment des Spindelmotors (Nennwert/Maximum)

52.5/118Nm

Hauptmotorleistung

11/15kw
Servo-Achse

X/Y/Z-Schnellbewegungsgeschwindigkeit

15/18/18m/min

Schnittvorschubgeschwindigkeit

1-10000mm/min

Gegengewichtsmethode

Keine

Minimaler Vorschub

0.001mm
Schneidewerkzeuge/Schneidewerkzeugmagazin

Typ des Schneidewerkzeugmagazins

ATC-Schneidewerkzeugmagazin (optional)

Spezifikation des Messergriffs

BT-40

Maximale Länge des Schneidewerkzeugs

300mm
Hauptgenauigkeit

Positioniergenauigkeit

0.012/0.01/0.01mm

Wiederholgenauigkeit der Positionierung

0.01/0.008/0.008mm
Andere

Stellfläche und Höhe der Werkzeugmaschine

4450*4024*3200

Maschinengewicht (ca.)

11000kg

CNC-System

FANUC 0iMF PLUS
