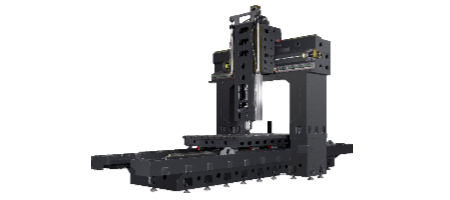

Portal-Bearbeitungszentrum LM2518

Diese Werkzeugmaschinenserie zeichnet sich durch hohe Steifigkeit, flexible und komfortable Bedienung aus und eignet sich für die Bearbeitung großer Blechteile, Kastenteile, Formen usw. Nachdem die Teile auf einmal eingespannt sind, können mehrere Prozesse wie Fräsen, Bohren, Bohren (Bohren, Aufweiten, Reiben), Gewindeschneiden und Senken durchgeführt werden.

Sie ist weit verbreitet in der Automobilindustrie, im Maschinenbau, in der Herstellung von High-End-Ausrüstung, in der Herstellung von Formen für Haushaltsgeräte, in der Bearbeitung von Formrahmen und in anderen Industriezweigen, die eine hohe Effizienz bei der Mehrfachbearbeitung erfordern, und kann auch in der Maschinenherstellung und anderen Fertigungsindustrien eingesetzt werden.

Jetzt anfragen

Spezifikationen der Parameter

Position

Portal-Bearbeitungszentrum LM2518

Parameter

Verfahrweg

X-Achse-Verfahrweg

2500mm

Y-Achse-Verfahrweg

1800（副行程2000）mm

Z-Achse-Verfahrweg

1000mm

Abstand von der Mittellinie der Spindel zur Arbeitsfläche

145-1145mm

Portal-Durchgangshöhe

1300mm

Portalbreite

1800mm
Arbeitstisch

Größe des Arbeitstisches

2500*1600mm

Anzahl/Größe/Abstand der T-Typen

9*22*180

Maximale Tragfähigkeit

7000kg
Spindel

Spindeldrehzahl

50-6000rpm

Antriebsart

Direktantrieb

Drehmoment des Spindelmotors (Nennwert/Maximum)

143/236Nm

Hauptmotorleistung

15/18.5kw
Servo-Achse

X/Y/Z-Schnellbewegungsgeschwindigkeit

12/15/10m/min

Schnittvorschubgeschwindigkeit

1-10000mm/min

Gegengewichtsmethode

氮气配重

Minimaler Vorschub

0.001mm
Schneidewerkzeuge/Schneidewerkzeugmagazin

Typ des Schneidewerkzeugmagazins

ATC-Schneidewerkzeugmagazin (optional)

Spezifikation des Messergriffs

BT-50

Maximale Länge des Schneidewerkzeugs

300mm
Hauptgenauigkeit

Positioniergenauigkeit

0.015/0.012/0.012mm

Wiederholgenauigkeit der Positionierung

0.01/0.008/0.008mm
Andere

Stellfläche und Höhe der Werkzeugmaschine

7040*4470*4890

Maschinengewicht (ca.)

26000kg

CNC-System

FANUC 0iMF PLUS
