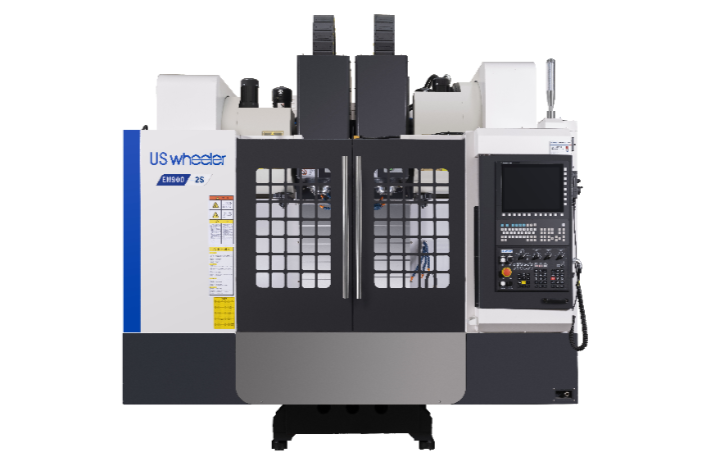

Vertikal-Bearbeitungszentrum EM600A
Diese Werkzeugmaschinenserie zeichnet sich durch eine hohe Gesamtsteifigkeit, einfache und flexible Bedienung und einen vollständig geschlossenen Schutz aus. Es eignet sich für die Bearbeitung von Kastenteilen und verschiedenen komplexen zwei- und dreidimensionalen Formen. Nachdem die Teile auf einmal eingespannt sind, können mehrere Prozesse wie Fräsen, Bohren, Aufbohren, Reiben und Gewindeschneiden durchgeführt werden.

Es wird weit verbreitet in der hochpräzisen und hocheffizienten Teile- und Formenbearbeitung mit mehreren Prozessen in Branchen wie der Automobil-, Formen- und High-End-Ausrüstungsherstellung eingesetzt, und je nach Kundenwunsch kann es auch eine rotierende Koordinatenachse hinzufügen, um mehrere Multi-Winkel-Teile und zylindrische Zahnräder, Nocken und andere Arten von Teilen zu verarbeiten.
Modell-Highlights
Spindel
Hochgeschwindigkeits-ATC-Werkzeugmagazin
Schwenkbares Bedienfeld
Spezifikationen der Parameter
  • Position

    Vertikal-Bearbeitungszentrum EM600A

    Parameter

  • Verfahrweg

    X-Achse-Verfahrweg

    600mm

    Y-Achse-Verfahrweg

    400mm

    Z-Achse-Verfahrweg

    450mm

    Abstand von der Mittellinie der Spindel zur Arbeitsfläche

    150-600mm

    Abstand von der Spindelmitte zur Säulenführung

    447mm

  • Arbeitstisch

    Größe des Arbeitstisches

    700*420mm

    Anzahl/Größe/Abstand der T-Typen

    4*14*84

    Maximale Tragfähigkeit

    350kg

  • Spindle

    Spindeldrehzahl

    50-10000rpm

    Antriebsart

    Direktantrieb

    Drehmoment des Spindelmotors (Nennwert/Maximum)

    35.8/95.5Nm

    Hauptmotorleistung

    7.5/11kw

  • Servo-Achse

    X/Y/Z-Schnellbewegungsgeschwindigkeit

    42/42/48m/min

    Schnittvorschubgeschwindigkeit

    1-10000mm/min

  • Schneidewerkzeugmagazin

    Typ des Schneidewerkzeugmagazins

    ATC-Schneidewerkzeugmagazin 24 Stück

    Spezifikation des Messergriffs

    BT-40

  • Hauptgenauigkeit

    Positioniergenauigkeit

    0.008mm

    Wiederholgenauigkeit der Positionierung

    0.004mm

  • Andere

    Stellfläche und Höhe der Werkzeugmaschine

    2050*2280*2850mm

    Maschinengewicht (ca.)

    3700kg

    CNC-System

    FANUC 0iMF PLUS

  • Spindel
    Die Spindel nimmt eine Präzisionshülsenspindel an, und der Hauptkörper ist mit hochwertigen Präzisions-P4-Lagern montiert, und die vier Wände des Kegellochs in der Spindel sind dick und stabil, wodurch sichergestellt werden kann, dass die Späne bei versch
  • Hochgeschwindigkeits-ATC-Werkzeugmagazin
    Der Werkzeugwechsler wird von einem Nockenmotor angetrieben, und während der Bearbeitung kann das Werkzeugmagazin zum nächsten Werkzeug gedreht werden, um auf die Werkzeugwechselanweisung zu warten, wodurch die Nichtschnittzeit minimiert werden kann, und
  • Schwenkbares Bedienfeld
    Das um 0°~60° drehbare Bedienfeld verbessert die Benutzerfreundlichkeit und Sichtbarkeit.
