HorizontaleX-Achse

820mm(Linker Hub: 500 mm, rechter Hub: 320 mm)

Längs-Y-Achse

520mm

VertikaleZ-Achse

500mm

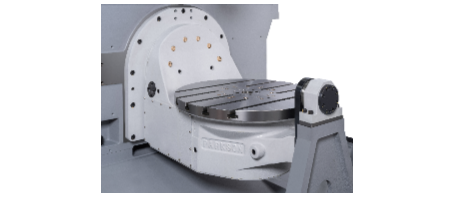

B-Achse

±110°

C-Achse

360°

AbstandvonderStirnseitederSpindelzum Arbeitstisch

150-650mm

AbstandvonderSpindelmittezurSäulenführung

187mm

Abstand von Bank zu Boden

900mm

GrößederArbeitsfläche

∅650mm

MaximalerDrehdurchmesserdesWerkstücks

∅650×380mm

DurchmesserderzentralenBohrung

∅55H7mm

HöhederArbeitsfläche(biszurOberflächedes Linearschienengleiters)

-50mm

MaximaleTragfähigkei

300Kg

GrößederT-Nut

5-100-18H7mm

Antriebsart

直联驱动

Spindeldrehzahl

12000r/min

Hauptmotorleistung

9KW

DrehmomentdesSpindelmotors

135Nm

Spindelkegel und Spezifikationen

BT-40

X/Y/Z-Schnellbewegungsgeschwindigkeit

24/24/24m/min

AntriebsartdesX-,Y-undZ-Servomotors

Direktantrieb

GeschwindigkeitdesX-,Y-undZ-Servomotors

2500/2500/2500rpm

DurchmesserderX-,Y-undZ-Achse-Schraube

∅40/∅40/∅40mm

GewindesteigungderX-,Y-und Z-Achse-Schraube

12/12/12mm

Schnittvorschubgeschwindigkeit

1-10000mm/min

MinimalerVorschubbetrag

0.001mm

Antriebsart

Turbinenschnecke

Maximale Geschwindigkeit B/C

25/25rpm

Indexiergenauigkeit B/C

45”/15”sec.

Wiederholgenauigkeit B/C

6”/6”sec.

Minimale Eingabeeinheit

0.001°

Hydraulischer Bremsdruck

5MPa

Brems-Schließkraft B/C

2630/1690Nm

Kapazität des Werkzeugmagazins

No.24

TypdesSchneidewerkzeugmagazins

ATC-Werkzeugmagazin

SpezifikationedesWerkzeugmagazins

BT-40

Messergriffniete

45°

MaximalerSchneidewerkzeugdurchmesser (benachbart)

Φ80mm

MaximalerDurchmesserdesSchneidewerkzeugs (keinbenachbartesSchneidewerkzeug)

Φ150mm

MaximaleLängedesSchneidewerkzeugs

300mm

MaximalesGewichtdesSchneidewerkzeugs

8Kg

WechselzeitdesSchneidewerkzeugs(Messerzu Messer)

2.5/3Sec

Positioniergenauigkeit

±0.005mm

WiederholgenauigkeitderPositionierung

±0.003mm
