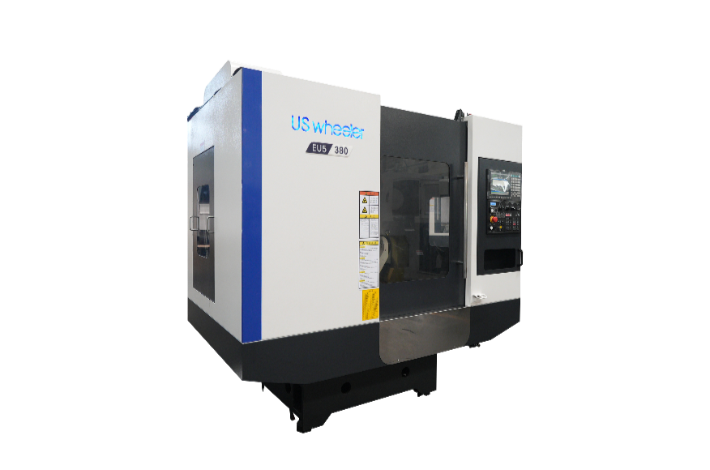

HorizontaleX-Achse

500mm

Längs-Y-Achse

510mm

VertikaleZ-Achse

450mm

C-Achse

360°

A-Achse

±120°

AbstandvonderStirnseitederSpindelzum Arbeitstisch

37-487mm

GrößederArbeitsfläche

Φ250mm

MaximalerDrehdurchmesserdesWerkstücks

Φ400mm

DurchmesserderzentralenBohrung

Φ46H7mm

MaximaleTragfähigkeit

60kg

GrößederT-Nut

12H7mm

Fahrmodus

Direktantrieb

Spindeldrehzahl

12000rpm

Hauptmotorleistung

7.5kW

DrehmomentdesSpindelmotors

58.9Nm

Spindelkegel

BT-40

X/Y/Z-Schnellbewegungsgeschwindigkeit

36/36/36m/min

AntriebsartdesX-,Y-undZ-Servomotors

Direktantrieb

GeschwindigkeitdesX-,Y-undZ-Servomotors

3000/3000/3000rpm

DurchmesserderX-,Y-undZ-Achse-Schraube

Φ28/Φ28/Φ32mm

GewindesteigungderX-,Y-und Z-Achse-Schraube

12/12/12mm

Schnittvorschubgeschwindigkeit

1-10000mm/min

MinimalerVorschubbetrag

0.001mm

Formular für Werkzeugmagazine

24 ATC-Werkzeugmagazine

Schafttyp/Niet

MAS403 BT40/45°

Maximale Werkzeuglänge

200mm

Maximales Werkzeuggewicht

8kg

Maximaler Durchmesser des Bohrkopfes Vollfräser/benachbarter leerer Fräser

Φ80/Φ150mm

Werkzeugwechselzeit (Messer zu Werkzeug)

2.5/3s

Indexiergenauigkeit A/C

±8/±8sec.

Wiederholgenauigkeit Klimaanlage

5/5sec.

Positionierungsgenauigkeit

0.008mm

Wiederholgenauigkeit Genauigkeit

0.004mm

Abmessungen (Länge× Breite× Höhe)

2200×2400×2900mm

Maschinengewicht(ca.)

4000kg

CNC-System

SYNTEC 220MA
