CNC-Drehmaschine LT300M
Die CNC-Drehmaschine der LT-Serie ist eine hochpräzise, hocheffiziente automatisierte Drehmaschine. Ausgestattet mit einem Mehrstationenrevolver verfügt sie über ein breites Spektrum an Bearbeitungsmöglichkeiten. Sie verfügt auch über die Funktionen der linearen Interpolation, der Kreisbogeninterpolation und verschiedener Kompensationen, die bei der Massenproduktion komplexer Teile einen guten wirtschaftlichen Effekt erzielen.

Diese Werkzeugmaschinenserie wird hauptsächlich für die Bearbeitung verschiedener Wellen und Scheibenteile verwendet und kann alle Arten von Gewinden, Bögen, Kegeln und inneren und äußeren gekrümmten Oberflächen von rotierenden Körpern drehen und kann die Geschwindigkeitsanforderungen des Hochgeschwindigkeitsschneidens von Eisen- und Nichteisenmetallen erfüllen. Sie eignet sich für die Bearbeitung von Sanitäranlagen, Ventilen, Elektrogeräten, Instrumenten, Autos, Motorrädern, Lagern und anderen Industrieteilen. Sie bietet die Vorteile hoher Geschwindigkeit, hoher Effizienz, hoher Zuverlässigkeit, guter Konsistenz bei der Teilebearbeitung und geringer Beeinflussung durch menschliche Faktoren. Die Bearbeitungsgenauigkeit kann das IT6-IT7-Niveau erreichen.
Modell-Highlights
Maschinenbett
Führungsschiene
Spindle
Spezifikationen der Parameter
  • Position

    CNC-Drehmaschine LT300M

    Parameter

  • Berarbeitungsfähigkeit

    Maximaler Drehdurchmesser des Maschinenbetts

    560mm

    Maximaler Drehdurchmesser

    400mm

    Empfohlener Drehdurchmesser

    260mm

    Maximale Drehlänge

    550mm

    Durchmesser des Stangenwerkstücks

    74mm

    Abstand von der Spindelmitte zum Boden

    1050mm

  • Verfahrweg

    X-Verfahrweg

    220mm

    Z-Verfahrweg

    600mm

  • Spindel

    Spindeldrehzahl

    3000rpm

    Spezifikationen der Spindelschnittstelle

    A2-8

    Drehmoment des Spindelmotors (Nennwert/Maximum)

    15/18.5kw

    Durchmesser der Spindeldurchgangsbohrung

    87mm

  • Servo-Achse

    X/Z-Schnellbewegungsgeschwindigkeit

    30/24m/min

    Schnittvorschubgeschwindigkeit

    1-10000mm/min

  • Revolver

    Revolverkapazität

    12 Station Bot

    Bohrstangendurchmesser

    32mm

    Revolverform

    Elektrischer Revolver+hydraulische Verriegelung

  • Reitstock

    Reitstocktyp

    Manuelles Servo

    Kegelverjüngung der Reitstockhülse

    MT-5

  • Hauptgenauigkeit

    Positioniergenauigkeit

    0.008mm

    Wiederholgenauigkeit der Positionierung

    0.004mm

  • Andere

    Stellfläche und Höhe der Werkzeugmaschine

    3010*2500*1900mm

    Maschinengewicht (ca.)

    4000kg

    CNC-System

    FANUC 0iTF(SIEMENS 828D)

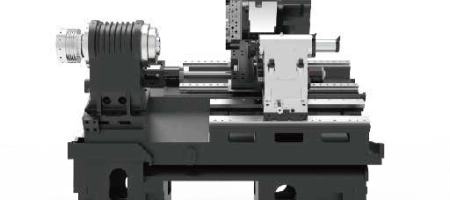

  • Maschinenbett
    Die gesamte geneigte Bettbettstruktur ist nach der Finite-Elemente-Analyse stabil und die Steifigkeit, Stabilität und Genauigkeitsbeibehaltung sind überlegen.

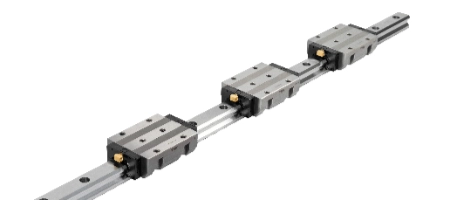

  • Führungsschiene
    Rollenführungen werden eingesetzt, um großen Belastungen standzuhalten und die Langzeitstabilität zu erhalten.

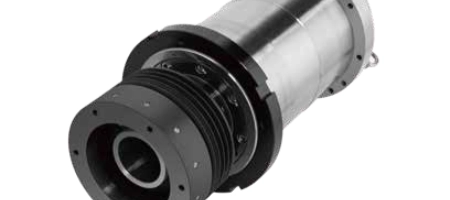

  • Spindle
    Die Spindel wird bei konstanter Temperatur hergestellt, mit Schrägkugellagern am vorderen Ende und zweireihigen Rollenlagern am hinteren Ende, was die Steifigkeit und Bearbeitungseffizienz verbessert und gleichzeitig die Geräuschentwicklung reduziert.
