CNC-Drehmaschine LT400L
Die CNC-Drehmaschine der LT-Serie ist eine hochpräzise, hocheffiziente automatisierte Drehmaschine. Ausgestattet mit einem Mehrstationenrevolver verfügt sie über ein breites Spektrum an Bearbeitungsmöglichkeiten. Sie verfügt auch über die Funktionen der linearen Interpolation, der Kreisbogeninterpolation und verschiedener Kompensationen, die bei der Massenproduktion komplexer Teile einen guten wirtschaftlichen Effekt erzielen.

Diese Werkzeugmaschinenserie wird hauptsächlich für die Bearbeitung verschiedener Wellen und Scheibenteile verwendet und kann alle Arten von Gewinden, Bögen, Kegeln und inneren und äußeren gekrümmten Oberflächen von rotierenden Körpern drehen und kann die Geschwindigkeitsanforderungen des Hochgeschwindigkeitsschneidens von Eisen- und Nichteisenmetallen erfüllen. Sie eignet sich für die Bearbeitung von Sanitäranlagen, Ventilen, Elektrogeräten, Instrumenten, Autos, Motorrädern, Lagern und anderen Industrieteilen. Sie bietet die Vorteile hoher Geschwindigkeit, hoher Effizienz, hoher Zuverlässigkeit, guter Konsistenz bei der Teilebearbeitung und geringer Beeinflussung durch menschliche Faktoren. Die Bearbeitungsgenauigkeit kann das IT6-IT7-Niveau erreichen.
Modell-Highlights
Gleisbett
Programmierbarer hydraulischer Reitstock
Revolver
Spezifikationen der Parameter
  • Position

    CNC-Drehmaschine LT400L

    Parameter

  • Berarbeitungsfähigkeit

    Maximaler Drehdurchmesser des Maschinenbetts

    790mm

    Maximaler Drehdurchmesser

    600mm

    Empfohlener Drehdurchmesser

    380mm

    Maximale Drehlänge

    2000mm

    Durchmesser des Stangenwerkstücks

    115mm

    Abstand von der Spindelmitte zum Boden

    1245mm

  • Verfahrweg

    X-Verfahrweg

    340mm

    Z-Verfahrweg

    2100mm

  • Spindel

    Spindeldrehzahl

    2000rpm

    Spezifikationen der Spindelschnittstelle

    A2-11

    Drehmoment des Spindelmotors (Nennwert/Maximum)

    15/18.5kw

    Durchmesser der Spindeldurchgangsbohrung

    127mm

  • Servo-Achse

    X/Z-Schnellbewegungsgeschwindigkeit

    12/12m/min

    Schnittvorschubgeschwindigkeit

    1-10000mm/min

  • Revolver

    Revolverkapazität

    12 Station Bot

    Bohrstangendurchmesser

    60mm

    Revolverform

    Hydraulischer Turmdrehkran+hydraulische Verriegelung

  • Reitstock

    Reitstocktyp

    Programmierbarer hydraulischer Reitstock

    Kegelverjüngung der Reitstockhülse

    MT#6活顶尖

  • Hauptgenauigkeit

    Positioniergenauigkeit

    0.01/0.015mm

    Wiederholgenauigkeit der Positionierung

    0.006/0.01mm

  • Andere

    Stellfläche und Höhe der Werkzeugmaschine

    6550*2300*2520

    Maschinengewicht (ca.)

    12000kg

    CNC-System

    FANUC 0iTF(SIEMENS 828D)

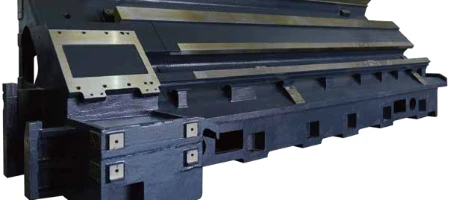

  • Gleisbett
    Unter Verwendung des ausgereiften taiwanesischen Fertigungsmontageprozesses werden alle Gussteile durch Finite-Elemente-Analyse optimiert, um die hohe Präzision und hohe Stabilität der Werkzeugmaschine zu gewährleisten. Das Bett ist eine 45° Integralgussk

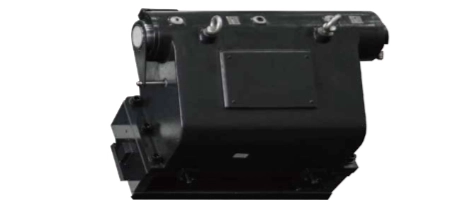

  • Programmierbarer hydraulischer Reitstock
    Der hydraulische Reitstock wird über den M-Code oder den Fußschalter gesteuert, um die Mitte ein- und auszufahren, die Gesamtbewegung wird vom Sattel mitgezogen, und die relative Position zwischen Sattel und Reitstock wird vom Programm bestimmt, und es mu

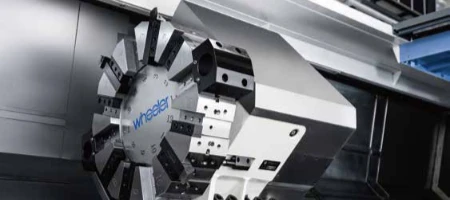

  • Revolver
    Er ist serienmäßig mit einem hydraulischen Revolver mit 12 Stationen ausgestattet, der für schwere Schnitte geeignet ist. Ausgestattet mit einem kundenspezifischen großen Messerkopf ist die Werkzeugbasis starr und der Werkzeuginterferenzbereich klein.
