CNC-Drehmaschine LT210M
Die CNC-Drehmaschine der LT-Serie ist eine hochpräzise, hocheffiziente automatisierte Drehmaschine. Ausgestattet mit einem Mehrstationenrevolver verfügt sie über ein breites Spektrum an Bearbeitungsmöglichkeiten. Sie verfügt auch über die Funktionen der linearen Interpolation, der Kreisbogeninterpolation und verschiedener Kompensationen, die bei der Massenproduktion komplexer Teile einen guten wirtschaftlichen Effekt erzielen.

Diese Werkzeugmaschinenserie wird hauptsächlich für die Bearbeitung verschiedener Wellen und Scheibenteile verwendet und kann alle Arten von Gewinden, Bögen, Kegeln und inneren und äußeren gekrümmten Oberflächen von rotierenden Körpern drehen und kann die Geschwindigkeitsanforderungen des Hochgeschwindigkeitsschneidens von Eisen- und Nichteisenmetallen erfüllen. Sie eignet sich für die Bearbeitung von Sanitäranlagen, Ventilen, Elektrogeräten, Instrumenten, Autos, Motorrädern, Lagern und anderen Industrieteilen. Sie bietet die Vorteile hoher Geschwindigkeit, hoher Effizienz, hoher Zuverlässigkeit, guter Konsistenz bei der Teilebearbeitung und geringer Beeinflussung durch menschliche Faktoren. Die Bearbeitungsgenauigkeit kann das IT6-IT7-Niveau erreichen.
Modell-Highlights
Maschinenbett
Spindle
Führungsschiene
Spezifikationen der Parameter
  • Position

    CNC-Drehmaschine LT210M

    Parameter

  • Verfahrweg

    X-Verfahrweg

    175mm

    Z-Verfahrweg

    480mm

  • Spindel

    Spindeldrehzahl

    4500rpm

    Spezifikationen der Spindelschnittstelle

    A2-6

    Drehmoment des Spindelmotors (Nennwert/Maximum)

    11/15kw

    Durchmesser der Spindeldurchgangsbohrung

    66mm

  • Servo-Achse

    X/Z-Schnellbewegungsgeschwindigkeit

    30/24m/min

    Schnittvorschubgeschwindigkeit

    1-10000mm/min

  • Revolver

    Revolverkapazität

    12 Station Bot

    Bohrstangendurchmesser

    32mm

    Revolverform

    Elektrischer Revolver+hydraulische Verriegelung

  • Reitstock

    Reitstocktyp

    Manuelles Servo

    Kegelverjüngung der Reitstockhülse

    MT-5

  • Berarbeitungsfähigkeit

    Maximaler Drehdurchmesser des Maschinenbetts

    510mm

    Maximaler Drehdurchmesser

    235mm

    Empfohlener Drehdurchmesser

    210mm

    Maximale Drehlänge

    450mm

    Durchmesser des Stangenwerkstücks

    51mm

  • Hauptgenauigkeit

    Positioniergenauigkeit

    0.008mm

    Wiederholgenauigkeit der Positionierung

    0.004mm

  • Andere

    Stellfläche und Höhe der Werkzeugmaschine

    2570*2300*1750mm

    Maschinengewicht (ca.)

    3500kg

    CNC-System

    FANUC 0iTF(SIEMENS 828D)

  • Maschinenbett
    Die gesamte geneigte Bettbettstruktur ist nach der Finite-Elemente-Analyse stabil und die Steifigkeit, Stabilität und Genauigkeitsbeibehaltung sind überlegen.

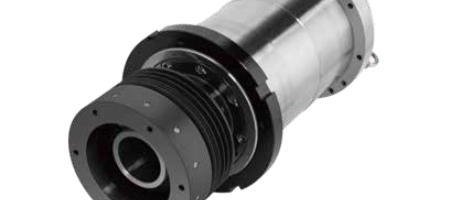

  • Spindle
    Die Spindel wird bei konstanter Temperatur hergestellt, mit Schrägkugellagern am vorderen Ende und zweireihigen Rollenlagern am hinteren Ende, was die Steifigkeit und Bearbeitungseffizienz verbessert und gleichzeitig die Geräuschentwicklung reduziert.

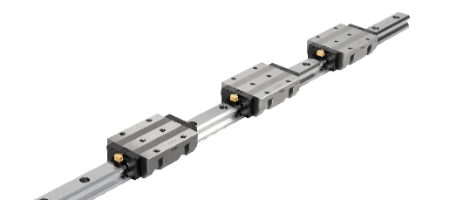

  • Führungsschiene
    Rollenführungen werden eingesetzt, um großen Belastungen standzuhalten und die Langzeitstabilität zu erhalten.
